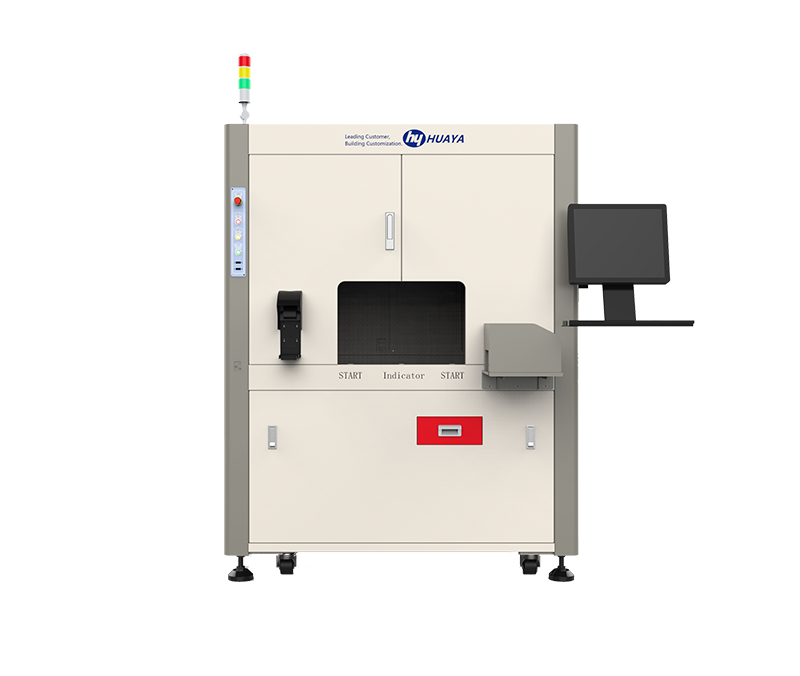

用于摄像头产品影像最终品质检验需求设计的设备。主要针对摄像头模组的最终影像品质(SFR、MTF)、有效视 角(FOV)、色差(Color Accuracy).灰阶(Gray Level)、白平衡(White Balance)等项目逬行产品检测，可提供数位 化且标准化的检验数值，以避免人为差异造成争议，并可进行检验数据资料的分析与追踪，以利品质管控。
设备内含广角光箱、测试图面、镜头模组治具、影像截取卡、工业电脑(萤幕、Keyboard).检测软体HY (HY Test System)与机架外罩。
设备特色 Equipment features
• 功能强大且完整的检测软体HYTest System;
• IPC储存完整的检测参数与输出资料；
• 可依照需求搭配成为全自动化测试设备。
设备参数 Equipment parameters
| 类别Category | 项目Item | 规格Specification |
| 电压 | 220V 10A | |
| 气压 | 0.4~0.7Mpa | |
| 工控机 | IPC+ Win7 | |
| 外观尺寸 | 1400(W*1400(D)*1750(H) mm | |
| 重量 | 600Kg | |
| 平板光源 | 尺寸 | 900*900 mm(依据产品设计) |
| 亮度 | 0~3000lux可调，亮度均匀度≥90% | |
| 色温 | 5500K士300k | |
| DFOV | 实测20°~70° (0.75F对应模组20°~90°) | |
| 红外光 | 850nm/940nm(选配) | |
| 检测物距 | 260~700mm(可电动调整) | |
| 平行光管 | Collimator数量 | 5支/9支 |
| 调节方式 | 手动调节/电动调节 | |
| DFOV | 实测65°~160° (0.75F对应模组90°~210) | |
| 亮度 | 0~3000可调 | |
| 色温 | 5500K王300k | |
| 检测物距 | 500mm~无穷远可变距 | |
| 测试项目 | 耗电流 | 精度±1mA |
| MTF/SFR | SFR值/MTF50/MTF5OP | |
| OC | 1.标靶中心/可烧写OC值 2.OC测试精度:±1Pixel | |
| Fov | 1.可测范围:20~210° 2.FOV测试精度:±1° | |
| 色差 | 6色Delta C/ DeltaE | |
| 灰阶 | 6阶 | |
| Particle/Bad pixel | 污点/脏污检测 | |
| Hot Pixel | 热噪点 | |
| 暗角 | 边角/中心亮度 |
