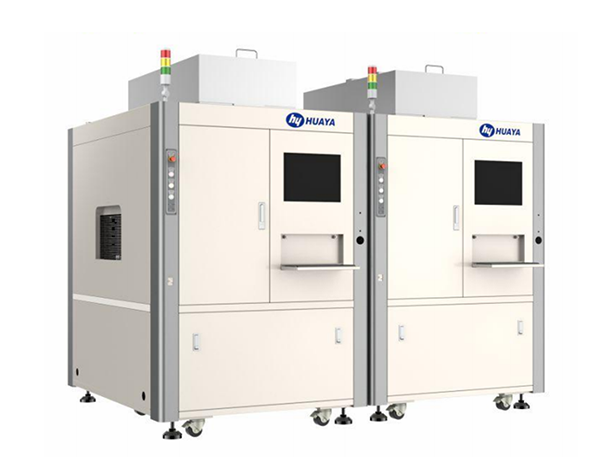

用于自动调整镜头模组的镜头单元与CMOS单元之间，主动对位调整的全自动设备。主要由全自动传送模 块、信息录入模块、点胶模块、主动对焦模块,Uv固化模块等组成。通过纳米级精密六轴台夹持镜头组，精密 光学光路搭配设计，精准的 算法，实现整个相机模组的最佳MTF成像，并将最佳位置固定，完成AA对焦。
主要应用于后视、环视、ADAS用各种相机模组、安防IPC、医疗内窥镜、模组等主动调焦对芯制程。

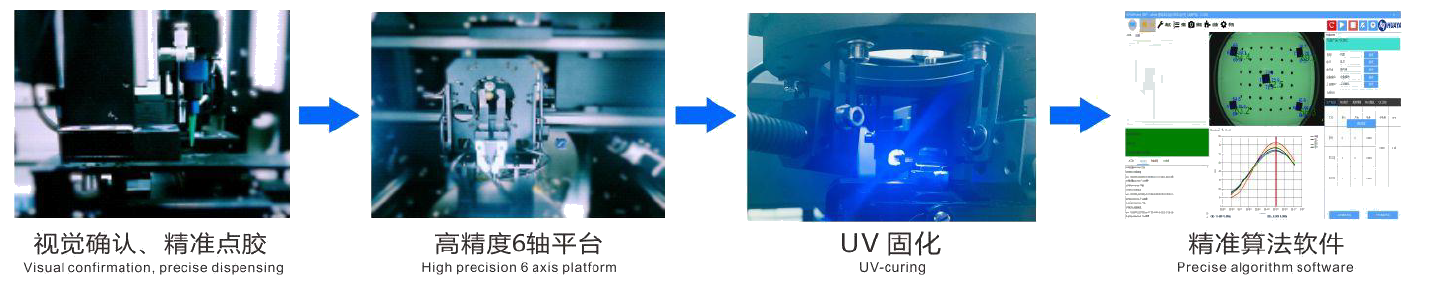

流程介绍 Process introduction
设备特色 Equipment features
• 泛用性广, 针对不同的产品,采用兼容设计的光路形式;
• 兼容性强，模块化设计，预留有完善的机械以及标准SMEMA电气接口，方便后续功能的扩展和升级;
• 流程设置，全封闭设计,整机满足生产洁净度要求；
• MES兼容，保存生产相关的各项信息，确保产品生产信息的可追溯性，以.CSV格式存档，可以使用Excel打开;
• 扩展性强，可配置自动上下料车、In Line生产等，实现无人化自动生产。
设备参数 Equipment parameters
| 类别Category | 项目ltem | 规格Specification |
| 设备 | 电压 | 220V16A |
| 气压 | 0.4~0.7Mpa | |
| 工控机 | IPC+Win7 | |
| 外观尺寸 | 3000*1600*1800mm | |
| 重量 | 900Kg | |
| 平板光源 | 尺寸 | 900*900 mm(依据产品设计) |
| 亮度 | 0~3000lux可调，亮度均匀度>90% | |
| 色温 | 6500K土300k | |
| DFOV | 实测20°~90° (0.75F对应模组20~110°) | |
| 红外光 | 850nm,940nm(可同时兼容) | |
| 检测物距 | 260~520mm(可电动调整) | |
| 平行光管 | Collimator数量 | 4支(可选9支) |
| 型号 | PL080WA | |
| 调节方式 | 手动调节 | |
| DFOV | 实测65°~160° (o.75F对应模组90°~210) | |
| 亮度 | 0~3000lux可调 | |
| 色温 | 6500K±300k | |
| 检测物距 | 500mm~无穷远变距(手调) | |
| Plasma | 大气式 | 普通型/智能监控型 |
| 点胶机 | 点胶机 | 精密螺杆阀 |
| 点胶精度 | ±3% | |
| UV | 规格 | 365nm 1350mw |
| 六轴平台 | xYZ分辨率 | 0.5um |
| xY/Z精度 | 士1um | |
| α/β/θ分辨率 | α : 0.00028°/ β: 0.00022/e: 0.0018° | |
| 自动点胶模块 (XYZ三轴点胶) | X轴 | 行程200mm，精度±0.01mm |
| Y轴 | 行程200mm，精度±0.01mm | |
| 7轴 | 行程50mm，精度±0.01mm |
